Categoría: Mapa Interactivo de la RACM

Conoce los elementos del mapa interactivo de la RACM (Panel derecho)

Te presentamos las entregas sobre el uso del mapa interactivo de la RACM,  de la Red Acelerográfica de la Ciudad de México (RACM) y los términos que utiliza.

El mapa interactivo de la RACM,  se divide en tres paneles con diversos elementos y un título superior que contiene los efectos sísmicos, ya explicados en las entregas anteriores. Los paneles se dividen en izquierdo, central y derecho.

Panel Derecho

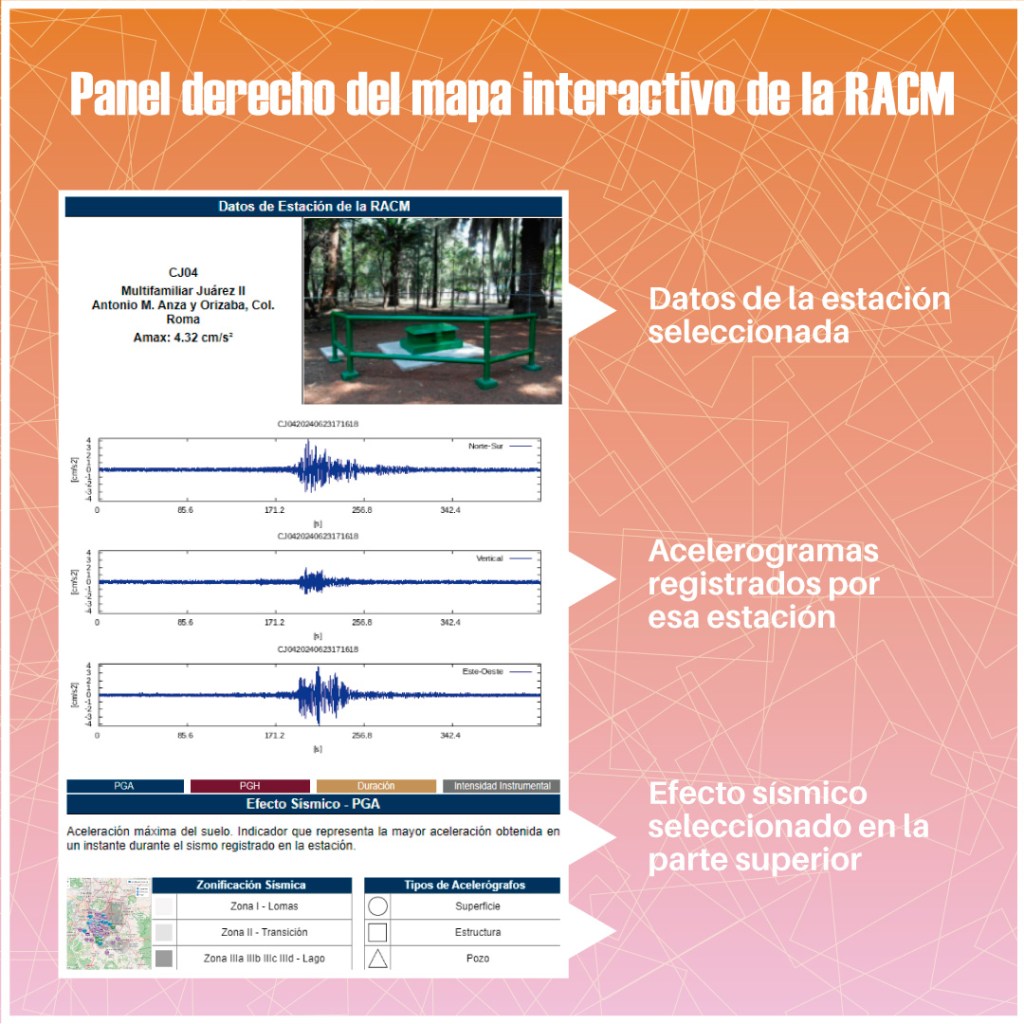

En la parte superior se muestran los Datos de Estación de la RACM. Esta sección contiene los datos y la fotografía de la estación, que hayas seleccionado. Debajo, se visualizará el gráfico de registro de aceleración correspondiente. En seguida está el Efecto Sísmico que se haya elegido en el menú superior.  Al final, se pueden ver las acotaciones que explican lo que se puede visualizar en el mapa: la zonificación sísmica de la CDMX y los tipos de acelerógrafos que tiene la RACM (Superficie, Estructura y Pozo), que se muestran en el mapa en el panel central y pueden ser filtrados para mostrar su localización.

Descubre más sobre la RACM en sus redes sociales: X antes twitter,   Facebook y Tik Tok.

Conoce los elementos del mapa interactivo de la RACM (Panel Central)

Te presentamos las entregas sobre el uso del mapa interactivo de la RACM,  de la Red Acelerográfica de la Ciudad de México (RACM) y los términos que utiliza.

El mapa interactivo de la RACM,  se encuentra dividido en un título superior que contiene los efectos sísmicos, ya explicados en las entregas anteriores y tres paneles con diversos elementos. Los paneles se pueden dividir en izquierdo, central y derecho.

En esta publicación, te mostraremos la descripción del panel central

La información que puedes visualizar en el panel central es: el mapa con zonificación sísmica (De lomas, transición y de lago), los tipos de estaciones y en la parte inferior se identifican las acotaciones de la intensidad a través de colores.

Continuar leyendo Conoce los elementos del mapa interactivo de la RACM (Panel Central)

Conoce los elementos del mapa interactivo de la RACM (Panel izquierdo)

Te presentamos las entregas sobre el uso del mapa interactivo de la RACM,  de la Red Acelerográfica de la Ciudad de México (RACM) y los términos que utiliza.

El mapa interactivo de la RACM,  está dividido en un título superior que contiene los efectos sísmicos, ya explicados en las entregas anteriores y tres paneles con diversos elementos. Los paneles se pueden dividir en izquierdo, central y derecho.

 En esta publicación, te mostraremos la descripción del panel izquierdo, que se encuentra dividido en tres secciones: la primera muestra el mapa de nuestro país con la ubicación del sismo, con un punto en color rojo, que indica el lugar del sismo. En la segunda sección, es la lista de sismos registrados por la RACM desde 1987 al año en curso, con los datos de: fecha GMT, Hora GMT, Magnitud y distancia a la CDMX. En la tercera sección, se muestran los registros obtenidos por cada estación; el efecto sísmico elegido, la zonificación sísmica y la distancia de la CDMX al epicentro. La información correspondiente a lo seleccionado, se mostrará en los paneles restantes.

En esta entrega, te mostraremos como utilizar el panel izquierdo del mapa interactivo de la RACM.

Primeramente, en el título superior, elegiremos, por ejemplo, el efecto sísmico PGA. Posteriormente en el panel izquierdo, elegimos la fecha del 7 de septiembre de 2017, automáticamente se mostrará en la primera sección, el mapa con la ubicación del sismo y en la tercera sección, en el primer registro, veremos que la estación TH35 tiene el mayor efecto sísmico PGA. Toda esta información estará visible, tanto en el panel central como en el derecho.

Descubre más sobre la RACM en sus redes sociales: X antes twitter,   Facebook y Tik Tok.

Conoce los elementos del mapa interactivo de la RACM (Efectos sísmicos: Intensidad Instrumental)

Continuamos con las entregas que se publicarán sobre los términos que se utilizan en el mapa interactivo de la RACM.

Seguimos con los Efectos sísmicos, que se encuentran en la parte superior del mapa; estos parámetros están relacionados a cada estación acelerográfica de la RACM. Los distinguirás por el cambio de color en el mapa.

Los efectos que podrás ver respecto a cada sismo registrado son:  el efecto sísmico PGA, efecto sísmico PGH, Duración e Intensidad Instrumental.

Para utilizar este elemento del mapa, tendrás primero que seleccionar el efecto que quieres conocer del sismo que te interesa.

El efecto sísmico: Intensidad Instrumental es un parámetro sísmico que da cuenta de la energía total contenida en el registro de aceleración de la estación y el color que lo representa es el color gris.

Por ejemplo, para el sismo del 7 de septiembre de 2017, la estación que se encuentra en el Jardín de Niños Xochimilco Club España y Chicoco, la intensidad instrumental máxima que se registró en la estación fue de 137.75 cm/s. Es la mayor intensidad que las estaciones de la RACM registraron durante ese sismo.

Encuentra fotografías, artículos, vídeos y más sobre la RACM en sus redes sociales: X antes twitter,   Facebook y Tik Tok.

Conoce los elementos del mapa interactivo de la RACM (Efectos sísmicos: Duración del sismo en sitio)

Continuamos con las entregas que se publicarán sobre los términos que se utilizan en el mapa interactivo de la RACM.

Seguimos con los Efectos sísmicos, que se encuentran en la parte superior del mapa; estos parámetros están relacionados a cada estación acelerográfica de la RACM. Los distinguirás por el cambio de color en el mapa.

Los efectos que podrás ver respecto a cada sismo registrado son:  el efecto sísmico PGA, efecto sísmico PGH, Duración e Intensidad Instrumental.

Para utilizar este elemento del mapa, tendrás primero que seleccionar el efecto que quieres conocer del sismo que te interesa.

El efecto sísmico Duración en sitio, es el tiempo entre el inicio del sismo hasta el cese del mismo en la estación (a partir de un umbral mínimo de aceleración), el color que lo representa es el color café.

Por ejemplo, la duración registrada en la estación de pozo C166 durante el sismo del 19 de septiembre de 2022 fue de 316.4 segundos. Es decir, el lapso de tiempo que inició al momento de registro de la aceleración mínima hasta el término del registro sísmico.

Descubre más sobre la RACM en sus redes sociales: X antes twitter,   Facebook y Tik Tok.

Conoce información del sismo detectado por la RACM a más de dos mil kilómetros de sus sensores

Imagen del mapa interactivo de RACM con registro del sismo El Mayor-Cucapah

La RACM registra sistemáticamente los sismos en los diferentes tipos de suelo de la Ciudad de México y zona conurbada, sin embargo, en los últimos 20 años ha detectado sismos fuertes, a una distancia considerable de sus estaciones sensoras, uno de ellos sucedió en nuestro país en Mexicali, Baja California Norte.

Sismo 7.2  Sierra El Mayor-Cucapah de 2010

Hace 14 años del terremoto de magnitud 7.2 registrado un día como hoy, pero del 4 de abril del 2010 en la ciudad de Mexicali (Servicio Sismológico Nacional SSN). “El sismo de Sierra El Mayor-Cucapah”, ocurrió a las 15:40 horas tiempo local en Baja California Norte. Localizado sobre el sistema de Fallas Cerro Prieto, que es una prolongación de la Falla de San Andrés en California, EU.

 ¡La RACM con sus instrumentos de ingeniería mexicana, lo registró a una distancia de 2,249 km de la CDMX!.

Continuar leyendo Conoce información del sismo detectado por la RACM a más de dos mil kilómetros de sus sensores

Conoce los elementos del mapa interactivo de la RACM (Efectos sísmicos: PGH)

Te invitamos a ver las entregas que se publicarán sobre los términos que se utilizan en el mapa interactivo de la Red Acelerográfica de la Ciudad de México RACM.

Comenzamos con los Efectos sísmicos, que se encuentran en la parte superior del mapa. Los distinguirás por el cambio de color en el mapa.

Los efectos que podrás ver respecto a cada sismo registrado son:  el efecto sísmico PGA, efecto sísmico PGH, Duración e Intensidad Instrumental.

Para utilizar esta sección del mapa, primero selecciona el efecto que quieres conocer del sismo que te interesa. Posteriormente podrás ver la estación que registró el mayor efecto.

El efecto sísmico PGH, aceleración horizontal máxima del suelo. Se clasifica respecto a las aceleraciones registradas del suelo durante un sismo. El color que lo representa es el color guinda.

El PGH es el instante en el que se registra la aceleración horizontal máxima del suelo (en los ejes norte-sur y este-oeste) en una estación.

Por ejemplo, durante el sismo del 19 de septiembre de 2017, los acelerógrafos de la RACM, registraron la aceleración máxima en la estación JC54, correspondiente a 257.22 cm/s², esta aceleración, es más de un cuarto de la gravedad terrestre.

Mira aquí la primera entrega del conjunto de publicaciones sobre el uso del mapa interactivo de la RACM.

Descubre más sobre la RACM en sus redes sociales: X, Facebook, Tik Tok e Instagram.

Conoce el mapa interactivo de la RACM


¿Cómo puedes utilizar este mapa? Comienza en el panel izquierdo al localizar en la tabla, la fecha del sismo que desees consultar, su epicentro estará localizado en el mapa de la República Mexicana que se encuentra en la parte superior. Aparecerán las aceleraciones registradas por estación, en la parte inferior del panel.

En el panel central verás las estaciones de la RACM representadas por un circulo, que tendrá un color indicando la intensidad de las aceleraciones con los rangos que se pueden ver en la parte inferior. También puedes seleccionar por tipo de estaciones y la zonificación sísmica.

En el panel derecho, verás los datos de la estación y sus registros. En la parte inferior verás las acotaciones siguientes:

1) del efecto sísmico, ya sea PGA, PGH, Duración e Intensidad Instrumental; según se hayan elegido en la parte superior del mapa;

2) también la zonificación sísmica y los tipos de acelerógrafos.

Te invitamos a ver fotografías, vídeos e infografías sobre la RACM en sus redes sociales: X antes twitter,   Facebook y Tik Tok.
